產品概述
數字壓力表是西安市儀器儀表工業公司自動化儀表一廠自主研發的專利產品。數字壓力表是屬智能型壓力表，精度高、跟蹤速度快、操作簡單、工作可靠、具有自保功能、用戶可放心使用。
該產品為全電子結構，采用美國進口16位CPU處理器，超強的抗干擾能力，極快的采樣速度，編程采用浮點運算技術、運用數字濾波技術、看門狗技術等。傳感器采用進口硅壓阻芯片。保證精度高、低漂移、工作可靠、防腐蝕、耐振動、抗沖擊、 壽命長、 具有自保功能。
主要技術參數
1、壓力范圍：0～35kPa，0～3MPa，0～5MPa，0～50MPa。
2、電源電壓：交流220V。
3、輸出信號：壓力大于上限值時，上限指示燈亮，蜂鳴器響，輸出繼電器J1動作。壓力小于下限值時，下限指示燈亮，輸出繼電器J2動作。壓力信號以 0-5V，4-20mA直流變送輸出。
4、精度等級0.2%。
5、繼電器負載能力：～220V/3A。
產品用途
該數字壓力表是集壓力測量顯示、按點控制和變送輸出為一體的測控產品?？芍苯影惭b于現場或試驗控制臺，對與不銹鋼兼容的各種液體、氣體等介質的壓力進行測量和控制。
數字壓力表操作說明
AH表示壓力上限，AL表示壓力下限，AHH表示滿量程，ALL表示量程下限，Abc指設置進入上下限調整程序的提示。
1.通過接線插頭，將交流220V（或直流24V）電源接通。
2.電源接通后，儀表進入測量狀態，數碼管顯示"0000"數據，工作指示燈亮。
3.按住確認"鍵，小于2秒，進入查看程序。然后每按一下"確認"鍵，依次顯示：
AH：表示壓力上限；
壓力上限具體設定值；
AL：表示壓力下限；
壓力下限具體設定值；
AHH：滿量程值；
滿量程具體數值；
ALL：起始?jí)毫Γ?起始?jí)毫唧w數值；
4 修改上、下限報警數據具體步驟：
① 長時間（大于2秒）按"確認"鍵不放。
② 放開"確認"鍵后，數碼管顯示"Abc"，進入上下限調整程序，"調試"指示燈亮。
③ 再次按"確認"鍵，顯示"0000"，此時用"加"、"減"、"移位"鍵輸入"1111"密碼，后按"確認"鍵。
④ 然后用"加"、"減"、"移位"鍵調整AH（設定壓力上限），AL（設定壓力下限）后，用"確認"鍵保存設定值，并進入測試狀態，"工作"指示燈亮。
注：若在調整程序中，長時間（約10秒）沒有按鍵被按下，或是直接按下"復位"鍵，則直接跳回測試狀態，且設定值不會被保存。
5. 滿量程AHH和起始?jí)毫LL由廠方設定，無法更改。

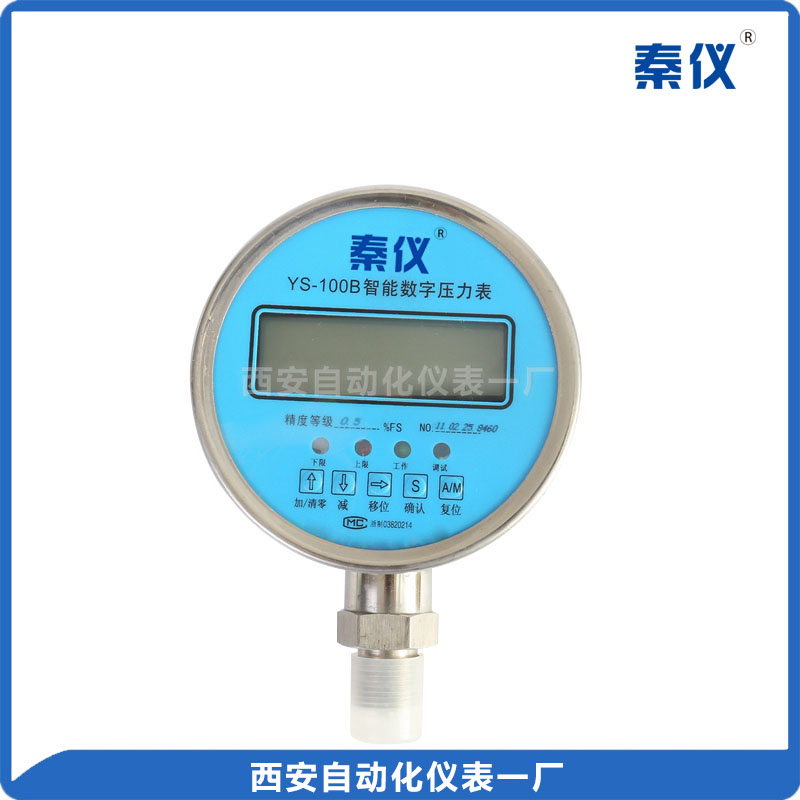

數字壓力表外形及接線方式
四個指示燈：
工作指示燈
調試指示燈
上限報警指示燈
下限報警指示燈
五個按鈕：
確認按鈕
移位按鈕
減(-)按鈕
加(+)按鈕
復位按鈕
|

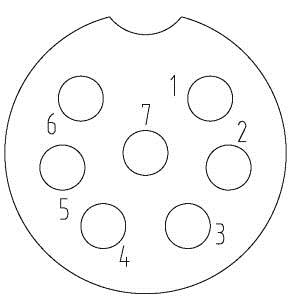

插頭座接線圖 |
||
|
AC220V |
1：棕：上限信號 |
5：白：變送輸出"+" |
|
2：黃：下限信號 |
6：灰：變送輸出"-" |
|
|
3：紅：220V電源端 4：綠：220V電源端 |
7：黑：上、下限信號公共端 |
|
|
插頭座接線圖 |
||
|
DC24V |
1：棕：上限信號 |
5：白：變送輸出"+" |
|
2：黃：下限信號 |
6：灰：變送輸出"-" |
|
|
3：紅：DC24V正端 4：綠：DC24V負端 |
7：黑：上、下限信號公共端 |
|
