◎用途說明

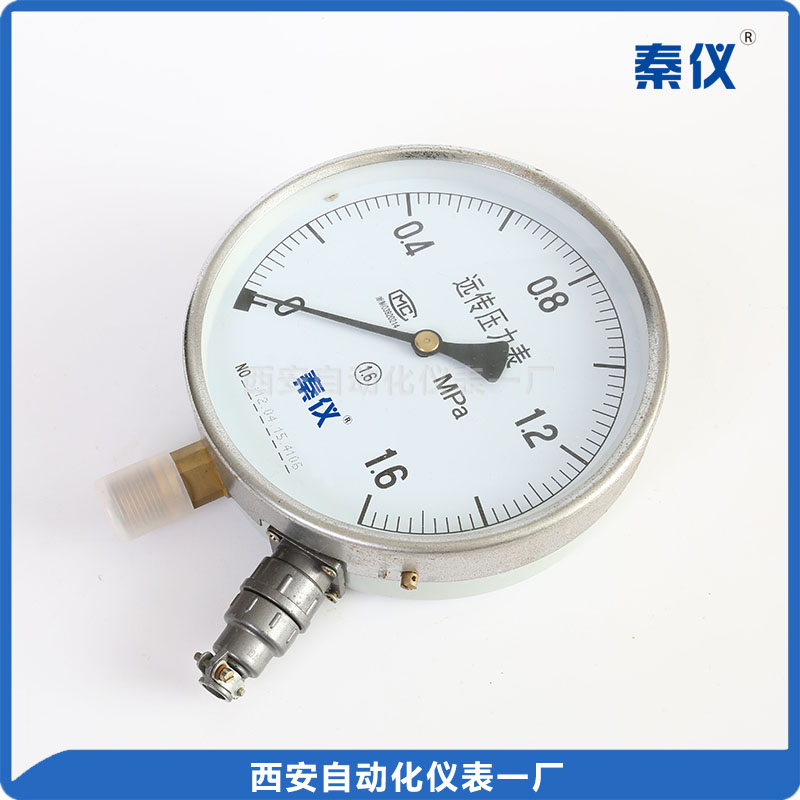

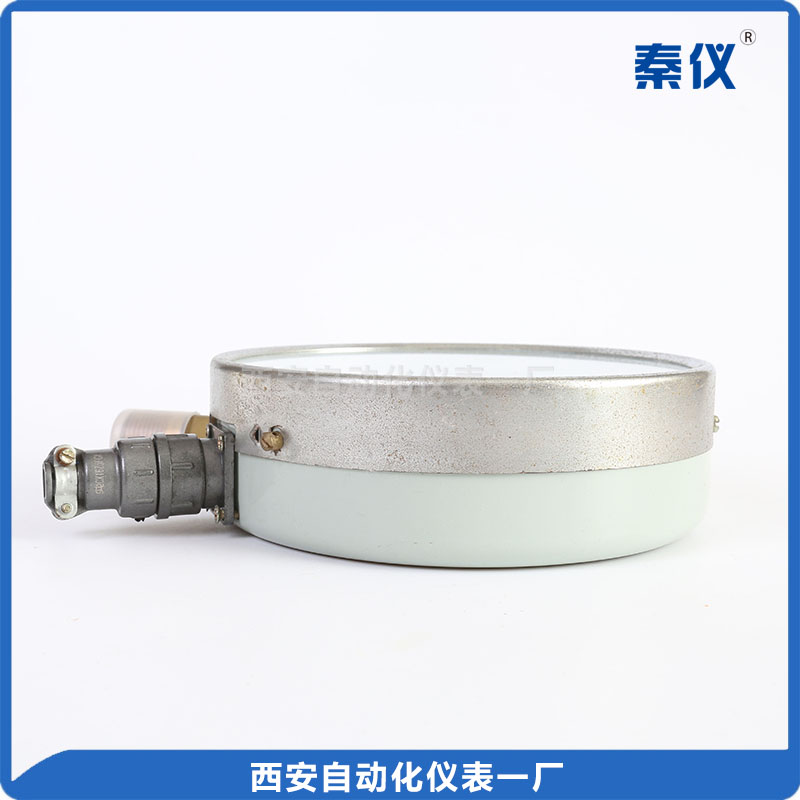

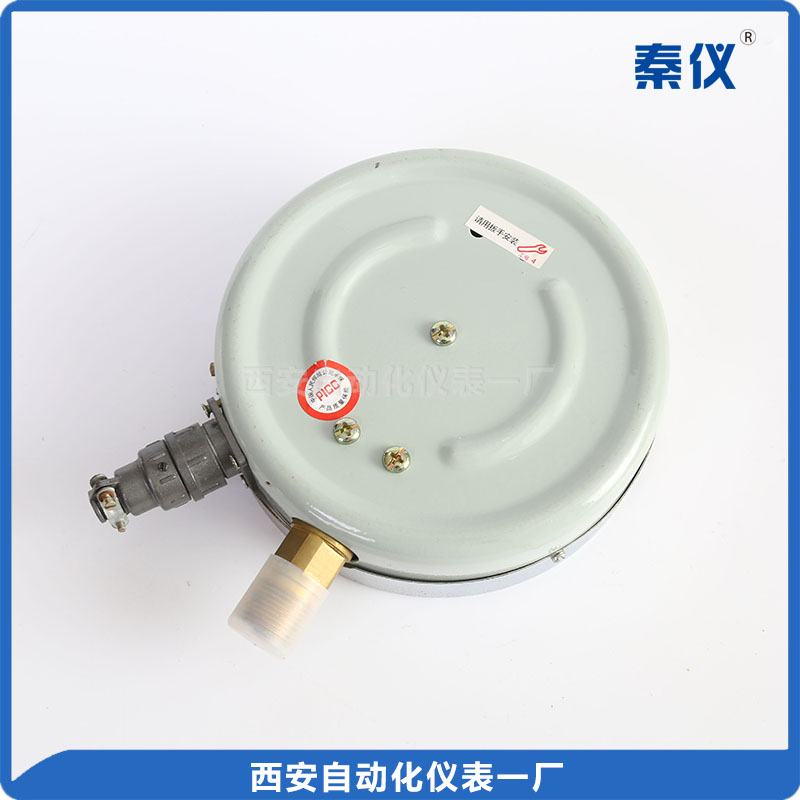

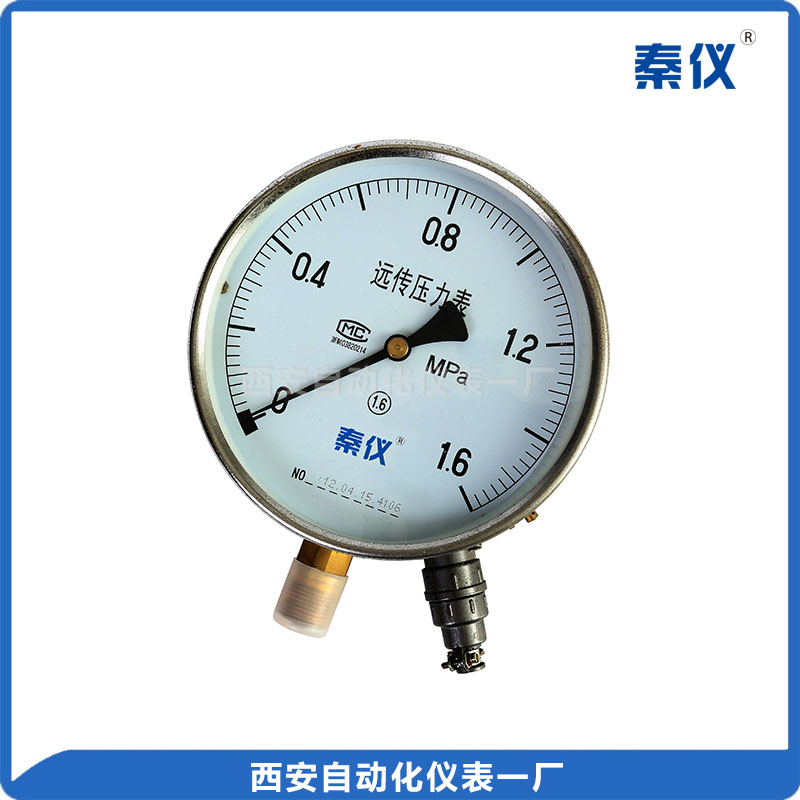

YTT-150型差動遠傳壓力表是二線制本質安全型防爆儀表，用于測量對銅及其合金不起腐蝕作用的液 體、氣體和蒸汽的壓力。儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。帶上隔膜部分后， 可測量大粘度、有腐蝕性介質的壓力。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性 的4~20mA直流信號。可以與DDZ-Ⅲ電動單元組合儀表中的顯示、記錄、調節儀表聯用，組成自動記錄、調 節、控制等系統。適合于石油化工、冶金、電站、輕工業等部門使用。
本儀表符合GB3836.4-83《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備“ !” 》有關要求， 并經防爆檢驗單位鑒定取得防爆合格證書。
◎主要技術指標
1、測量范圍：見型號規格表
2、輸出信號：4~20mA c ，D二線制
3、精度等級：1.6級
4、負載電阻：250Ω~350Ω
5、防爆標志：ib ⅡT 5C
6、供電電源：直流24V ( 本 質 安 全 型%經ISB 安 全 供 電 ) 。 型
7、工作環境：
溫度 ： - 10 ~ +55℃
相對濕度：≤85%
外磁場：≤5奧斯特
注：
1、產品分為基型，帶阻尼器型“Z” ，帶隔膜型“G”(與介質接觸部分材料為IGr18Ni9 i和TP2611混煉)、帶隔膜阻尼型“F”。
2、儀表供電電源為直流24V，作本質安全型使用時由CI系列ISB安全柵供電，作普通型使用時由配電器供電。
◎型號規格表
| YTT | 代號 | 型 式 | 測量范圍 |
| 基 型 |
-0.1~0,-0.1~0.06,-0.1~0.15, -0.1~0.3,-0.1~0.5,-0.1~0.9, -0.1~1.5,-0.1~2.4,0~0.1, 0.16,0.25,0.4,0.6,1,1.6,2.5 4,6,10,16,25,40,60,100 |
||
| Z | 帶阻尼器 | ||
| G | 帶隔膜 |
0~0.1,0~0.16,0~0.25,0~0.4, 0~0.6,0~1,0~1.6,0~2.5,0~4, 0~6,0~10,0~16,0~25,0~40, 0~60,0~100 |
|
| F | 帶隔膜阻尼器 | ||
| 代號 | 輸出 | ||
| -150 | 4~20mADC | ||
| YTT | Z | -150 | 0~6MPa 整完型號、測量范圍 |

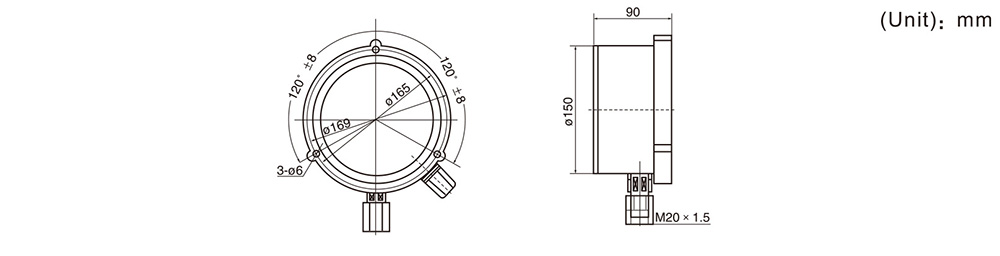

◎外形尺寸(單位:mm)
